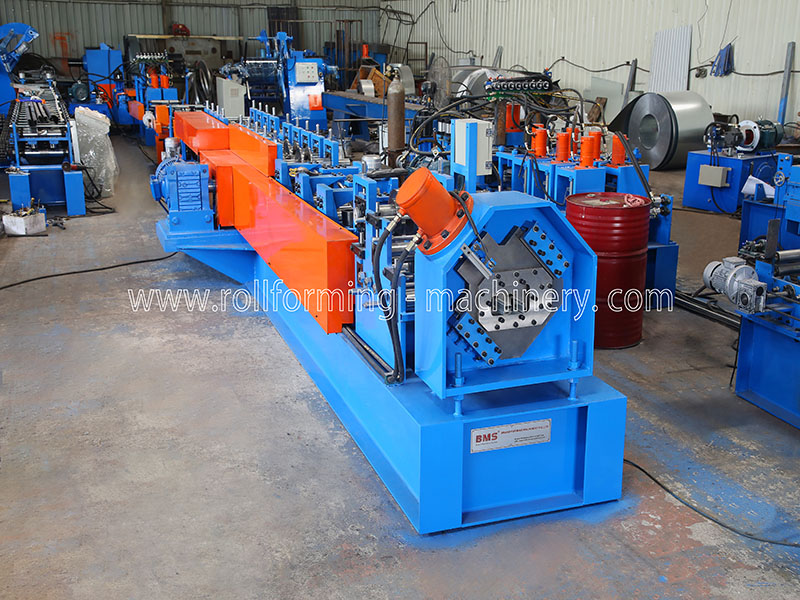

완전 자동 C형 펄린 롤 성형기 교체
윤곽
립(E):10~25mm
높이(H):C:25~80±0.5mm
웹(W):C50~200±0.5mm
재료
재료 두께(t):
2.0
-4.0mm
적용 가능한 재질:
아연 도금 강철(GI),
냉간압연강(CRC)
)
항복강도 포함: 큐 235 -550Mpa
워크플로
디코일러→공급 및 수평 조절 장치→유압식 펀치 & 사전 절단 장치→압연 성형 시스템→유압식 후절단→출구 랙
기계 부품
1) 5톤 유압식 디코일러: 1세트
유압 제어식 강철 코일 내경 수축 및 정지
최대 공급 폭:
600mm
코일 내경 범위:
508±30mm
외경:
1600mm
최대 수용 인원:
5톤
,모터:
3KW
주파수 속도 제어
오일 펌프 모터
2.2KW, 프레스 암 포함
자동 급식 전원 및 자동 정지 장치 추가
2) 공급 및 수평 조절 장치
위로
삼
아래에
넷
완전히
에스
심지어
샤프트 수평 조절 장치
재료 공급 가이드 포함, 본체 프레임은 다음 재질로 제작됨
H450
타입 스틸
측벽 두께:
Q235 t30mm
샤프트는 다음 재료로 제조됩니다.
GCr15강(=EN31강)
열처리, HRC 58-62. 지름= φ105mm
사용 두 개의 전기 모터 티 영형 재료 공급 폭을 자동으로 조절합니다. 시간
사용
8개의 공기 실린더
상하축 간 거리를 자동으로 변경합니다.
3) 유압식 사전 절단 및 펀칭 장치
사전 천공 및 사전 절단, 동일한 유압 시스템 사용
유압 모터:
22KW
유압 압력 범위:
0-16
엠파
펀칭 및 절단 공구 재질: 금형강
Cr12MoV
(
=SKD11 강철
백만 회 절삭 수명, HRC58-62 경도의 열처리
4기통
웨브와 플랜지 모두에 구멍을 뚫을 수 있는 펀칭 시스템
4) E 엠보싱 장치
사용 두 개의 전기 모터 T 영형 재료 공급 폭을 자동으로 조절합니다. 시간
5) 주 기계
차체 프레임은 다음으로 제작되었습니다.
H450
용접으로 강재 유형을 결정하세요.
측벽 두께:
Q235 t30mm
롤러는 다음 재료로 제조됩니다.
Cr12 강철
열처리, HRC58-62
샤프트 직경=
ф95
정밀 가공
기어/스프로킷 구동 방식, 개요
22단계
형성하기 위해
메인 모터(폴라로이드 브랜드)=
30KW
주파수 속도 제어
사용
두 개의 전기 모터
재료 공급 폭을 자동으로 조절하려면
사용
두 개의 전기 모터
자동으로 크기를 변경하려면
아치 구조

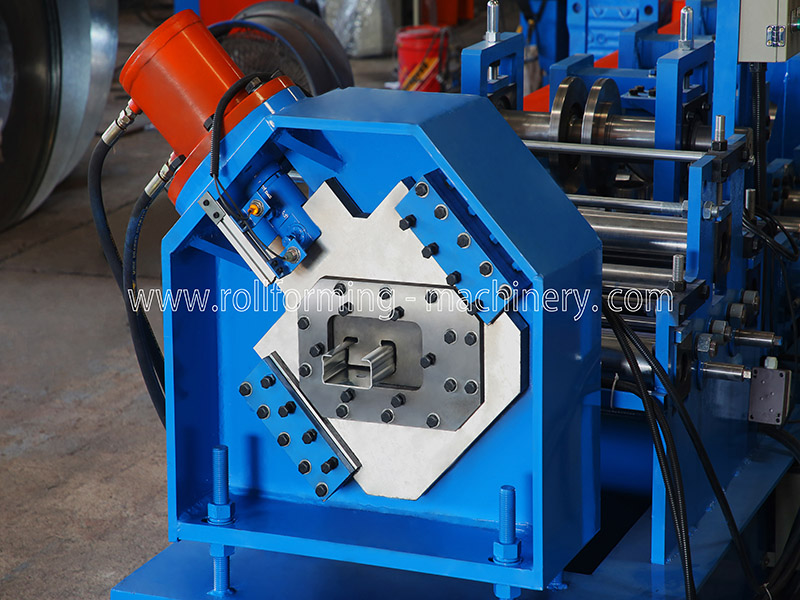

5) 유압식 절단 장치
절단용 기둥, 절단용 정지 장치, 두 부분으로 구성된 절단 날 디자인
유압 모터:
22KW,
절삭 압력:
0-16Mpa
절삭 공구 재질: Cr12MoV (= SKD11 강철)
최소한 영형 백만 번 절삭 수명), 열처리 HRC58-62
6) PLC 제어 시스템
수량과 절단 길이를 자동으로 제어하세요
생산 데이터(생산 배치, 수량, 길이 등)를 입력하십시오.
터치스크린에서,
생산 과정을 자동으로 완료할 수 있습니다.
PLC, 인버터, 터치스크린, 엔코더 등과 결합 가능
7) 출구 랙: 하나 단위
전원 공급 안 됨,W
바퀴가 달려 있어 이동이 편리합니다.

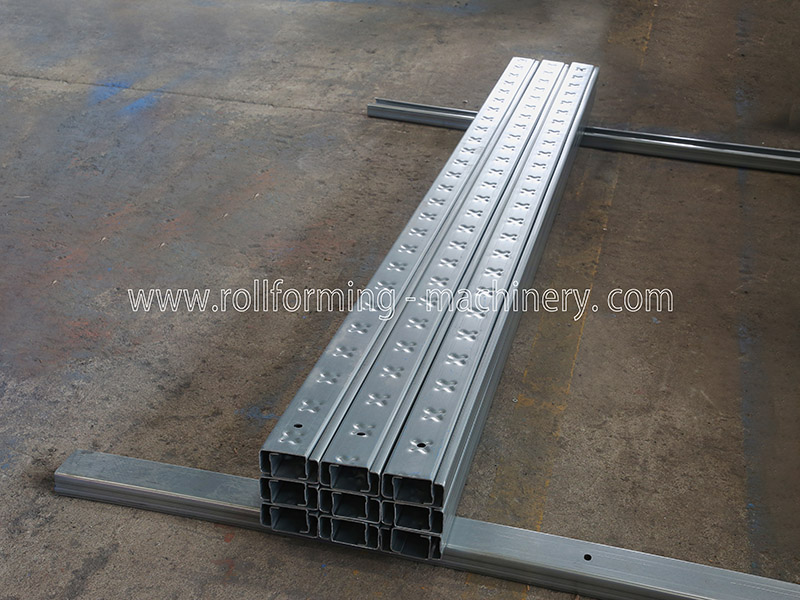

8) 제품 전시
포장 스타일
포장 방법 : 기계의 본체는 노출되어 있습니다. 먼지와 부식을 방지하기 위해 비닐 필름으로 덮여 있습니다. 컨테이너에 적재되었으며 강철 로프와 자물쇠로 적합한 컨테이너에 단단히 고정했습니다. 장거리 운송에 적합합니다.
판매 후 서비스
1. 보증 기간은 고객이 제품을 수령한 날로부터 24개월입니다.
24개월 이내에 교체 부품을 고객님께 무료로 택배 발송해 드립니다.
2. 당사는 자사 제품의 전 수명 기간 동안 기술 지원을 제공합니다.
3. 당사는 기술자를 파견하여 고객사 공장에 설치 및 작업자 교육을 제공할 수 있습니다.
추가 비용.
거래 조건
1. 최소 주문 수량(MOQ): 1세트.
2. 배송 기간: 약 60 영업일.
3. 선적항: 샤먼항.
4. 결제 방식: 송금(T/T) 또는 신용장(L/C).
5. 수출: 대만, 영국, 프랑스, 싱가포르를 포함한 50개 이상의 국가 및 지역으로 수출
그리스, 호주, 미국, 멕시코, 브라질, 칠레, 볼리비아, 트리니다드, 이스라엘, 사우디아라비아 등
