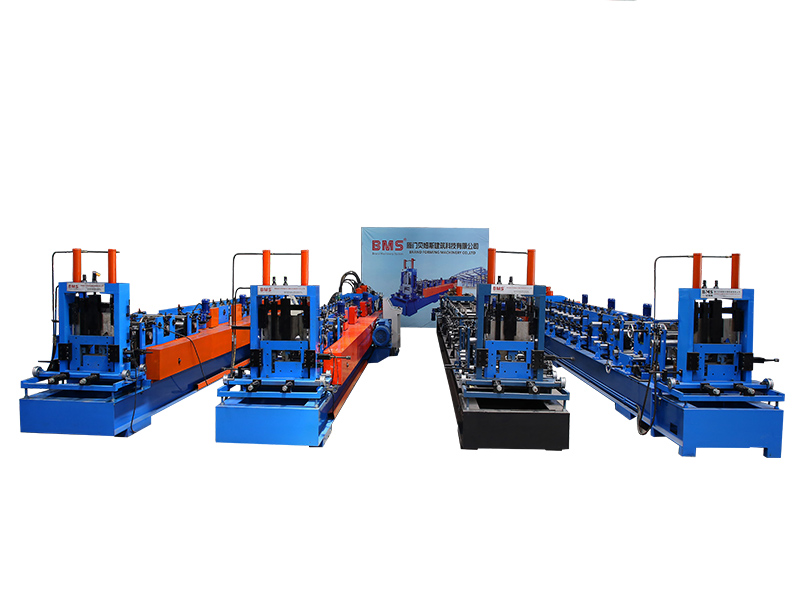

전자동 CZ 퍼린 롤 성형기 교체

윤곽

입술(C):10~25mm
높이(B):C:40~100±0.5mm
Z:49~100mm±0.5mm
웹(H):C:80~300±0.5mm
Z:120~300±0.5mm

재료

재료 두께(t): 1.2~3.2mm
적용 가능한 재료: 아연 도금 강철(GI), CRC ,HRC

항복 강도와 함께: 550Mpa

작업 팔로우

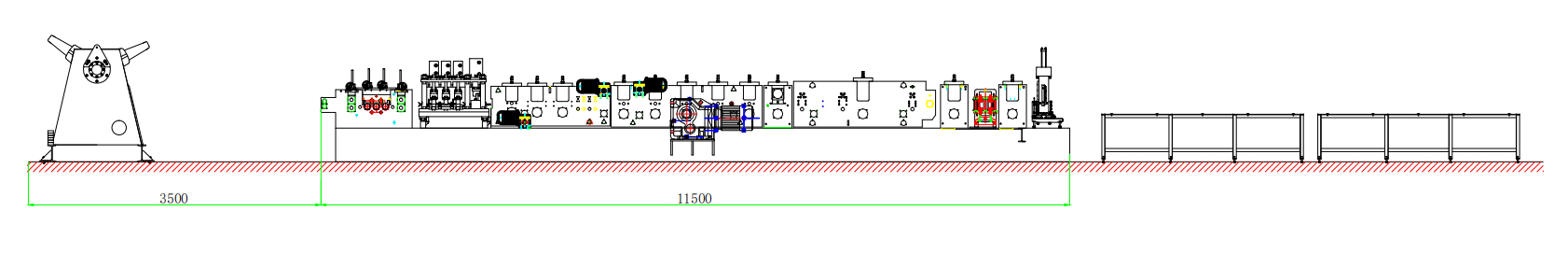

디코일러→공급 및 레벨링 장치→유압식 사전 절단 및 펀칭 장치→롤링 성형 시스템→유압식 포스트 절단→출구 랙

기계 구성 요소

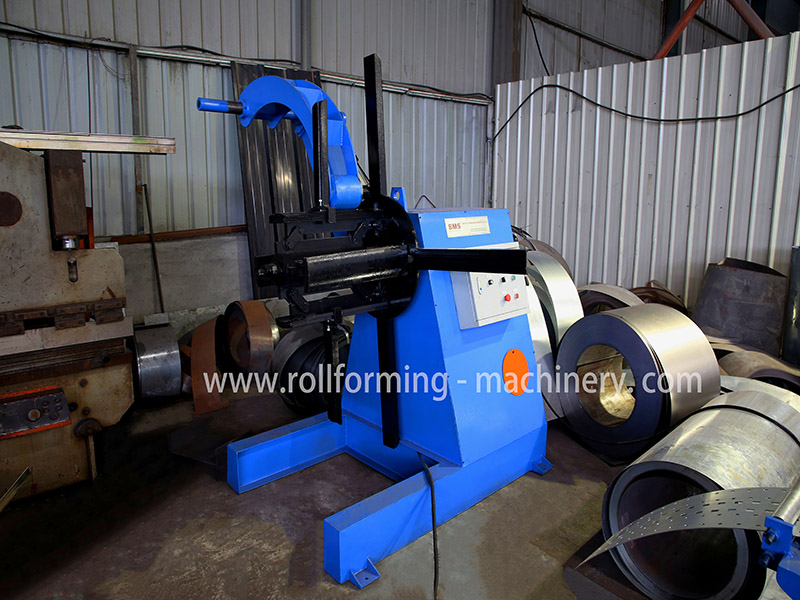

1) 5톤 유압식 디코일러: 1세트

유압 제어 강철 코일 내부 보어 수축 및 정지
최대 공급 폭: 600mm
코일 ID 범위: 478-538mm ,외부 직경: 1500mm
최대 용량: 5톤 ,모터: 3KW , 주파수 속도 제어
자동 급지 기능 및 셀프 스톱 장치 추가

2) 공급 및 레벨링 장치

위로 삼 아래에 네 개 완전히 에스 심지어 샤프트 레벨링 장치
사료 공급 가이드 포함

바디 프레임은 다음으로 만들어졌습니다. H450 용접에 의한 강철 유형
측벽 두께: Q235 t30mm

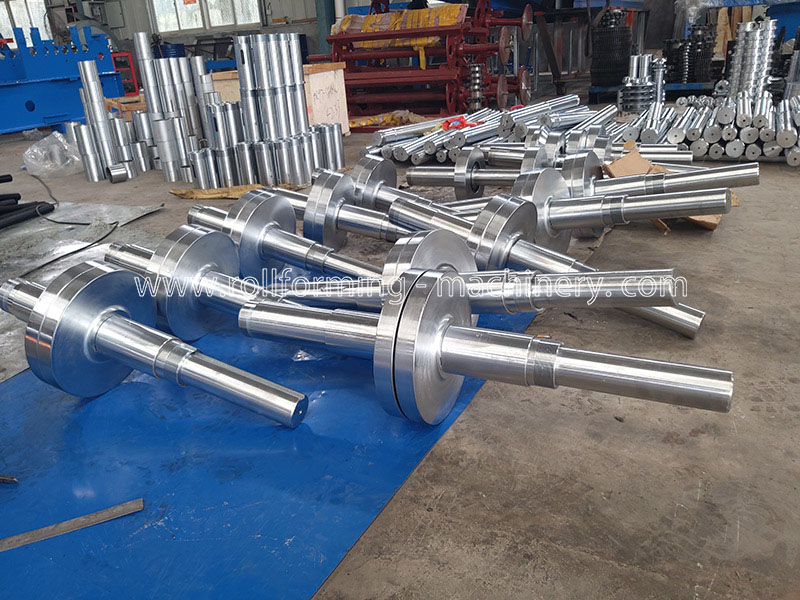

샤프트 제조원 GCr15강(=EN31강) ,고주파

샤프트 직경 = φ105mm

2개의 전기 모터를 사용하여 재료 공급 폭을 자동으로 조정합니다. 시간

3) 유압식 사전 절단 및 펀칭 장치

사전 펀칭 및 사전 절단, 동일한 유압 시스템 사용
유압 모터: 7.5KW , 유압 압력 범위: 0-16 엠파
펀칭 및 절삭 도구 재료: Cr12MoV ( =D2 강철 , HRC58-62도 열처리

백만 번 생명을 자르는
3기통 웹과 플랜지 모두에 펀칭을 위한 홀 펀칭 시스템

슬롯 구멍: 14mm x26mm/16mmx26mm ;둥근 구멍: 14/16mm

4 ) 메인 머신

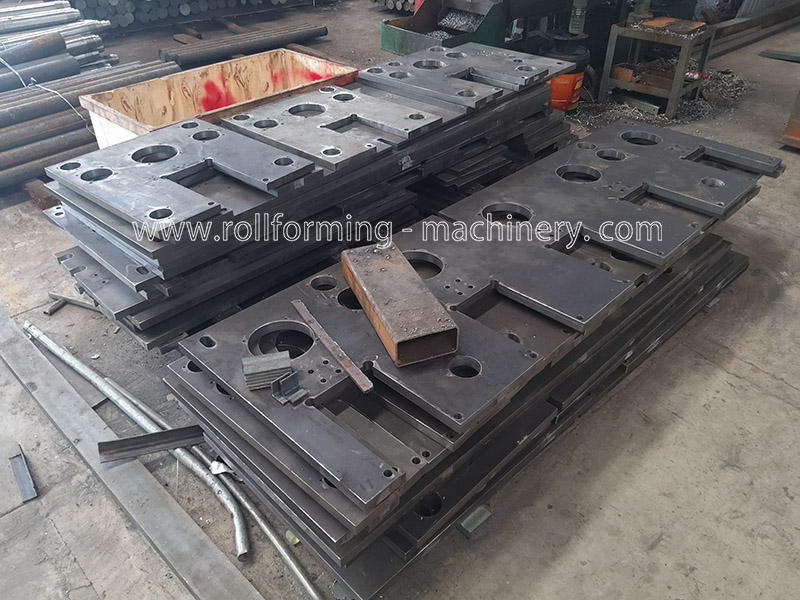

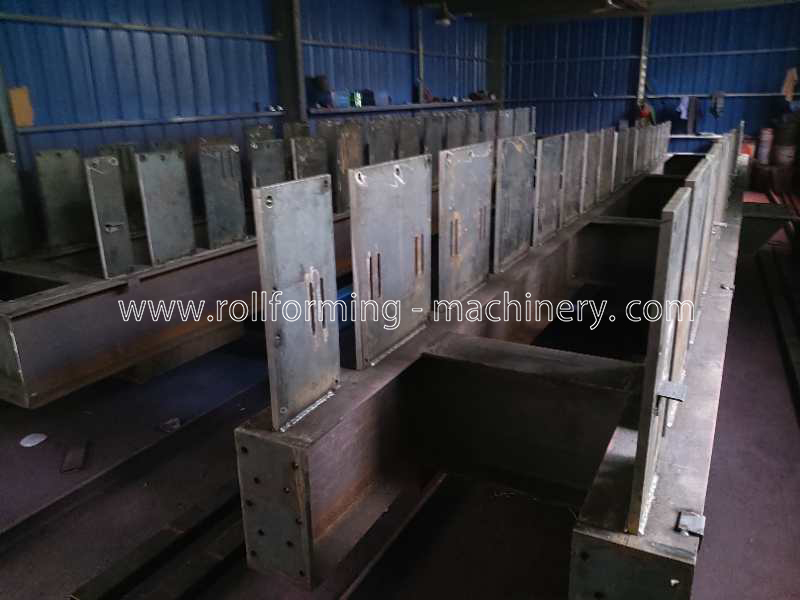

바디 프레임은 다음으로 만들어졌습니다. H450 용접에 의한 강철 유형

측벽 두께: Q235 t30mm

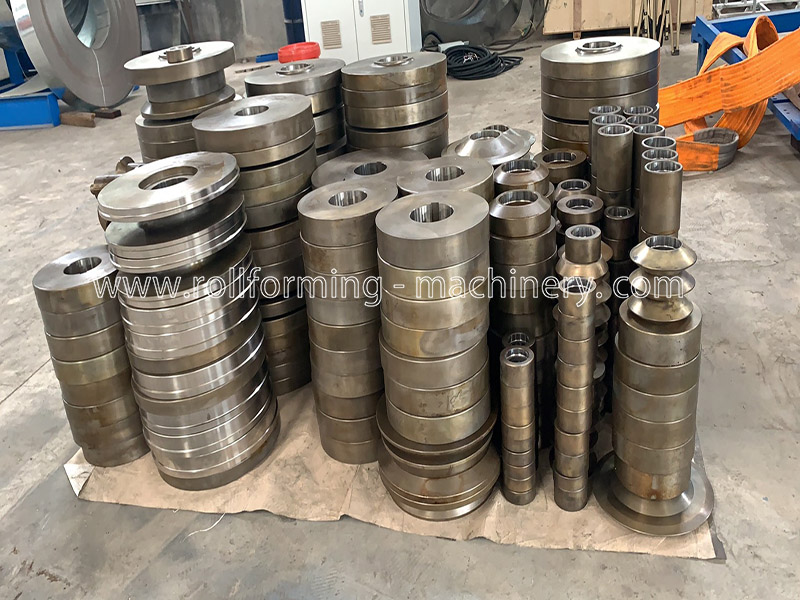

롤러 제조국 Cr12강, 열처리, HRC58-62

샤프트 직경 = ф80/95 정밀 가공

기어/스프라켓 구동, 정보 20단계 형성하다

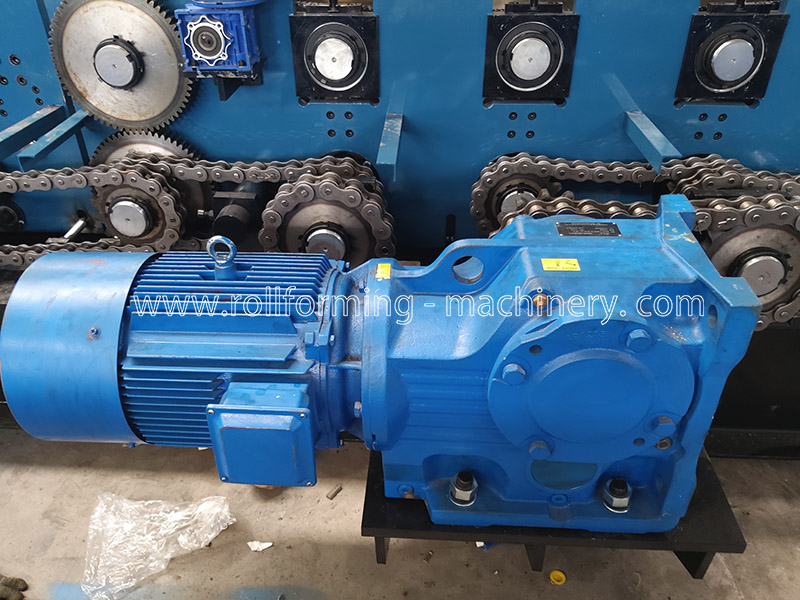

메인 모터(폴라로이드 브랜드)= 22KW , 주파수 속도 제어

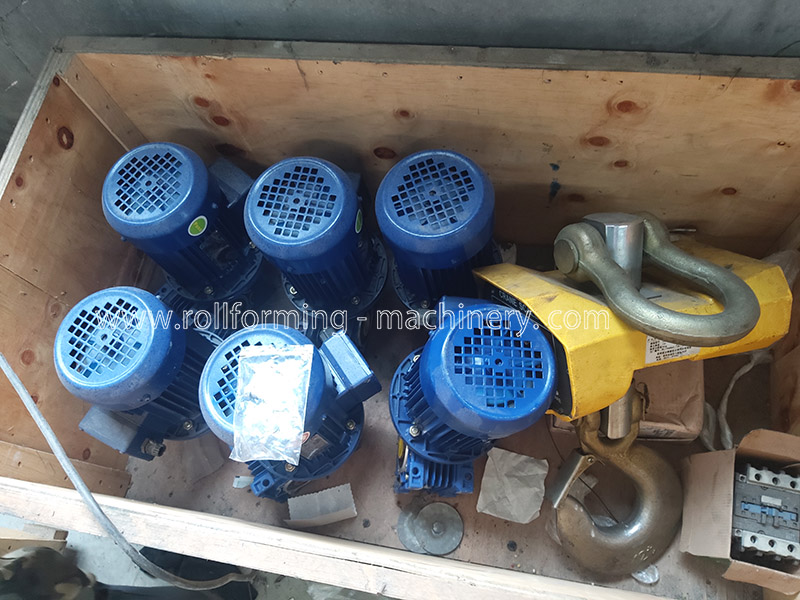

사용 6개의 전기 모터 크기 및 모터 전력을 자동으로 변경하려면: 0.55KW

5) 포스트 유압 절단 장치

포스트 투 컷, 스톱 투 컷, 3피스 타입의 커팅 블레이드 디자인
유압 모터: 7.5KW, 절삭 압력: 0-16Mpa
절삭 공구 재료: Cr12MoV (= SKD11 최소한으로 영형 네 백만 번 절단 수명), HRC58-62도 열처리

6)PLC 제어 시스템

수량 및 절단 길이를 자동으로 제어합니다.
생산 데이터(생산 배치, 수량, 길이 등)를 입력하세요.

터치스크린에서 자동으로 생산을 완료할 수 있습니다.
결합: PLC, 인버터, 터치스크린, 인코더 등

7) 출구 랙: 하나 단위

무동력, W 롤러가 달려 있어 움직이기 편리합니다.

8)제품 쇼

포장 스타일

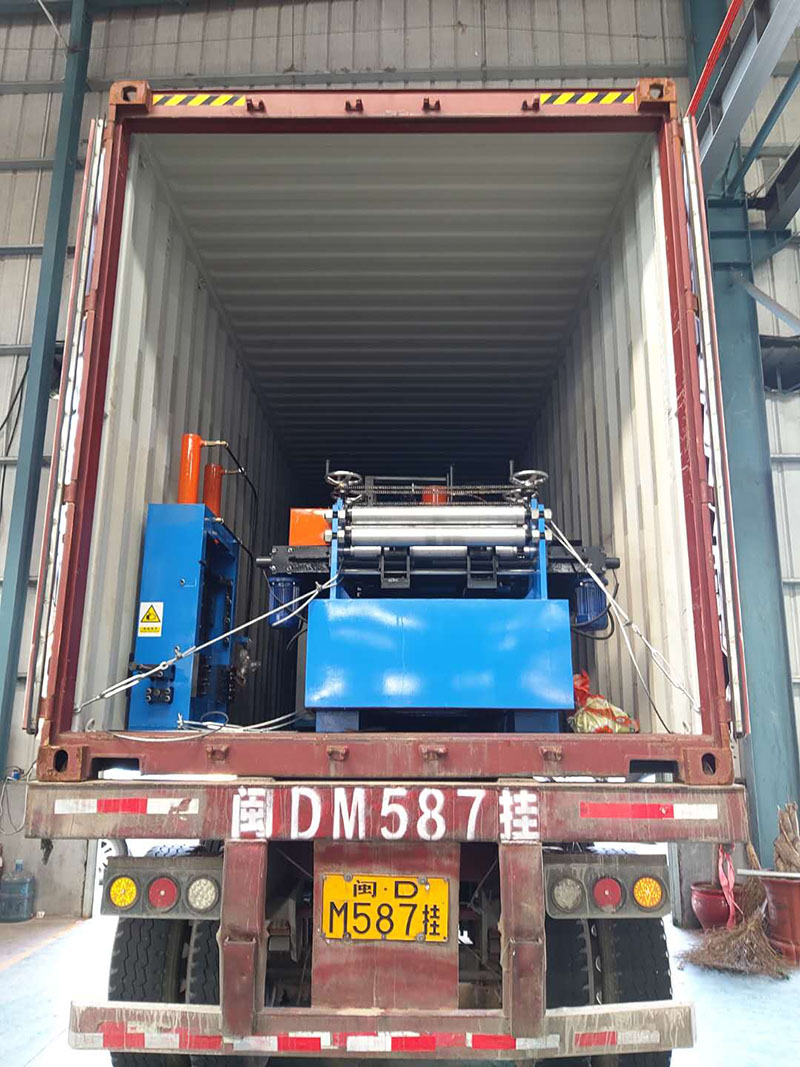

포장 방법 : 기계 본체는 노출되어 있으며 플라스틱 필름으로 덮여 있음(먼지와 부식으로부터 보호) ,컨테이너에 적재하고 강철 로프와 잠금장치로 적합한 용기에 안정적으로 고정 장거리 운송에 적합합니다.

애프터 서비스

1. 보증 기간은 고객이 기계를 수령한 후 24개월입니다. 24개월 이내에 교체 부품을 고객에게 무료로 배송해 드립니다.
2. 당사는 기계의 수명 기간 동안 기술 지원을 제공합니다.
3. 우리는 기술자를 고객 공장에 파견하여 근로자를 설치하고 교육할 수 있습니다. 추가 비용.
