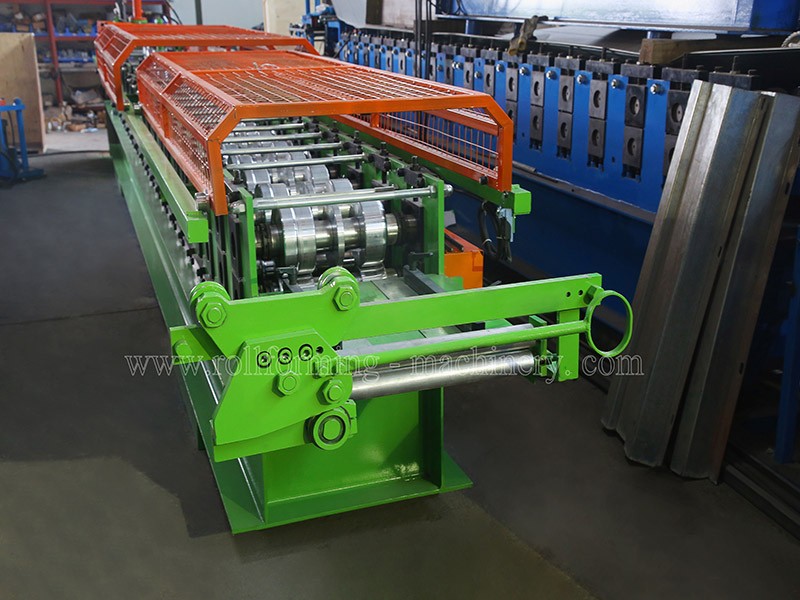

쿼드 거터 롤 성형기

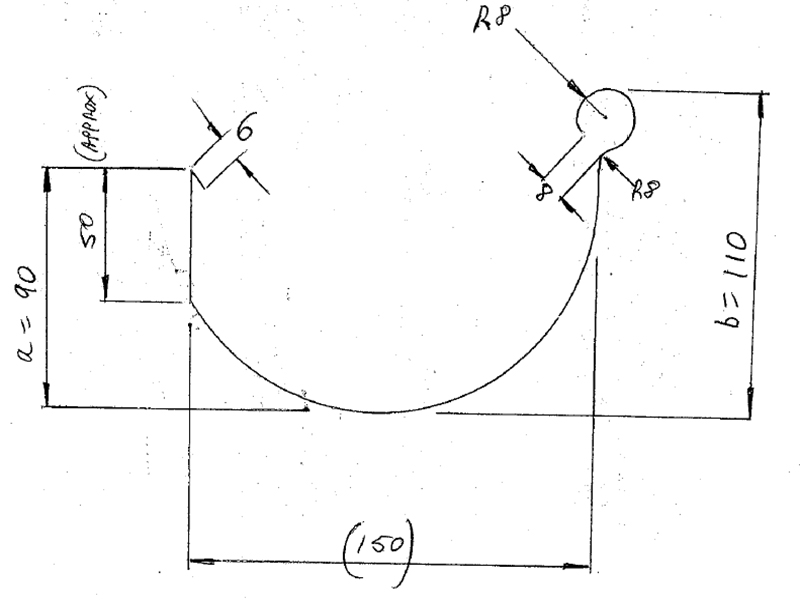

윤곽

재료

유효 폭: 1 50 mm
급식 폭: 약 310mm
재질 두께: 0.4-0.5mm
적용 가능한 재질: PPGI
수율 강도 포함: 550 엠파

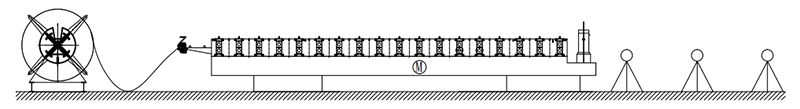

워크플로

디코일러 →수동 사전 절단 장치 → 밥을 먹이다 가이드 장치 → 롤링 성형 시스템 → 유압식 기둥 절단 장치 → 출구 랙

기계 부품

1) 3 티 영형 n 매뉴얼 디코일러: 1세트

수동 제어 방식의 강철 코일 내경 수축 및 정지
최대 공급 폭: 300 mm, 코일 내경 범위: 508±30mm

2) 수동 사전 절단기 및 밥을 먹이다 가이드 D 기기

기계 주 입구에 좌우 안내 장치가 있습니다. 작업 중에는 판 양쪽의 원자재가 좌우 통로를 통해 기계 내부로 들어갑니다. 가이드 장치는 원자재와 롤 성형 시스템이 정확한 위치를 유지하도록 합니다. 가이드 위치는 수동 나사 메커니즘으로 조정할 수 있으며 좌우를 독립적으로 조정할 수 있습니다.

3) 메인 머신

차체 프레임은 다음으로 만들어졌습니다. H450 용접으로 강종을 만듭니다.
측벽 두께: Q235 t18mm
롤러는 다음 재료로 만들어집니다. 45파운드 강철 CNC 선반 가공, 열처리, 경질 크롬 코팅, 두께 0.04mm, 표면은 미러 코팅 처리(수명 연장 및 녹 방지)
샤프트 직경= ф75mm 정밀 가공됨
기어/스프로킷 구동 방식에 관하여 18단계 형성하다
메인 모터(폴라로이드 브랜드)= 7 0.5KW 주파수 속도 제어
속도 감속 모터: R 시리즈
체인점: ZIQIANG (중국 TOP 1 브랜드인 DONGHUA 그룹의 계열사)
체인 크기: 1인치, 톱니 18개
모든 나사 볼트는 8.8 등급(저가형 공장에서는 4.8 등급을 사용함)으로 제작되어 기계 구조를 견고하게 고정하고 장기간 작동 시에도 수명을 연장합니다.
실제 형성 속도 12-15m/분

4) 유압식 절단 장치

수평 조절 장치는 제품을 더욱 아름답게 만들어 줍니다.
유압 모터: 3KW 절단 압력: 0-16Mpa
절삭 공구 재질: Cr12Mov (= SKD11 최소 백만 회 이상의 절삭 수명, HRC58-62 경도로 열처리
절단 동력은 주 엔진과 독립형 유압 스테이션에서 제공됩니다.

5 PLC 제어 시스템 중

수량과 절단 길이를 자동으로 제어하세요

PLC, 인버터, 터치스크린, 엔코더 등과 결합 가능

6) Ra를 종료합니다 ck

전원이 공급되지 않음, 둘 단위 , 이동이 편리하도록 바퀴가 달려 있습니다.

7) 제품 전시

판매 후 서비스

1. 보증 기간은 고객이 제품을 수령한 날로부터 24개월입니다.
24개월 이내에 교체 부품을 고객님께 무료로 택배 발송해 드립니다.
2. 당사는 자사 제품의 전체 수명 기간 동안 기술 지원을 제공합니다.
3. 당사는 기술자를 파견하여 고객사 공장에 설치 및 작업자 교육을 제공할 수 있습니다.
추가 비용

거래 조건

1. 최소 주문 수량(MOQ): 1세트
2. 배송 기간: 약 45 영업일
3. 선적항: 샤먼항
4. 결제 방식: 송금(T/T) 또는 신용장(L/C)
5. 수출: 대만, 영국, 프랑스, 싱가포르를 포함한 50개 이상의 국가 및 지역으로 수출
그리스, 호주, 미국, 멕시코, 브라질, 칠레, 볼리비아, 트리니다드, 이스라엘, 사우디아라비아 등

포장 스타일

포장 방법: 기계 본체는 포장 없이 포장됩니다. 먼지와 부식을 방지하기 위해 플라스틱 필름으로 덮여 있음 컨테이너에 적재됨 강철 로프와 자물쇠로 적합한 컨테이너에 단단히 고정했습니다. 장거리 운송에 적합합니다.
